NACA0012

翼型流动是典型的外流，是应用广泛的空气动力学部件。这里选择经典的NACA0012翼型在不同攻角下的流动情况进行考察，主要参数如表格 1所示

表格 1 NACA0012案例参数

来流马赫数	来流攻角	弦长雷洛数	弦长	湍流强度
0.2	0°,10°,15°	6000000	1m	5%

图 1为三种工况下的速度云图分布，定性符合预期，15°出现分离情况。 图 2和图 3分别为翼型表面的压力和阻力系数分布，与参考结果基本完全吻合。

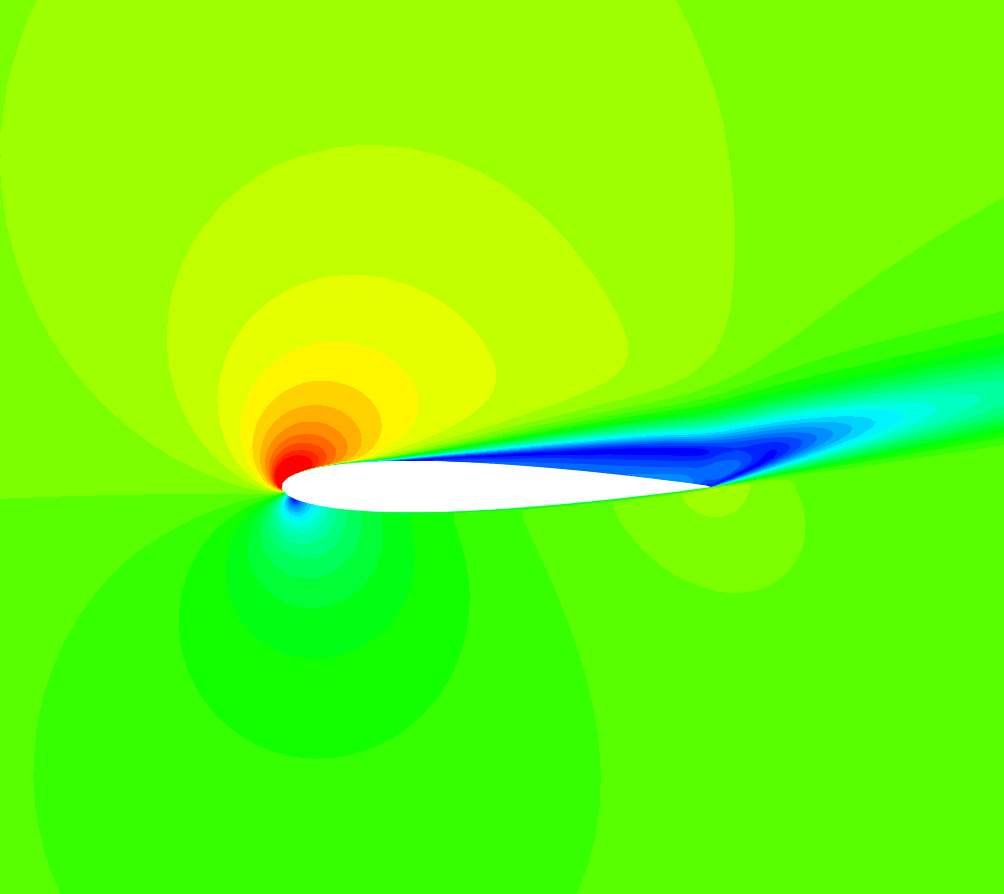

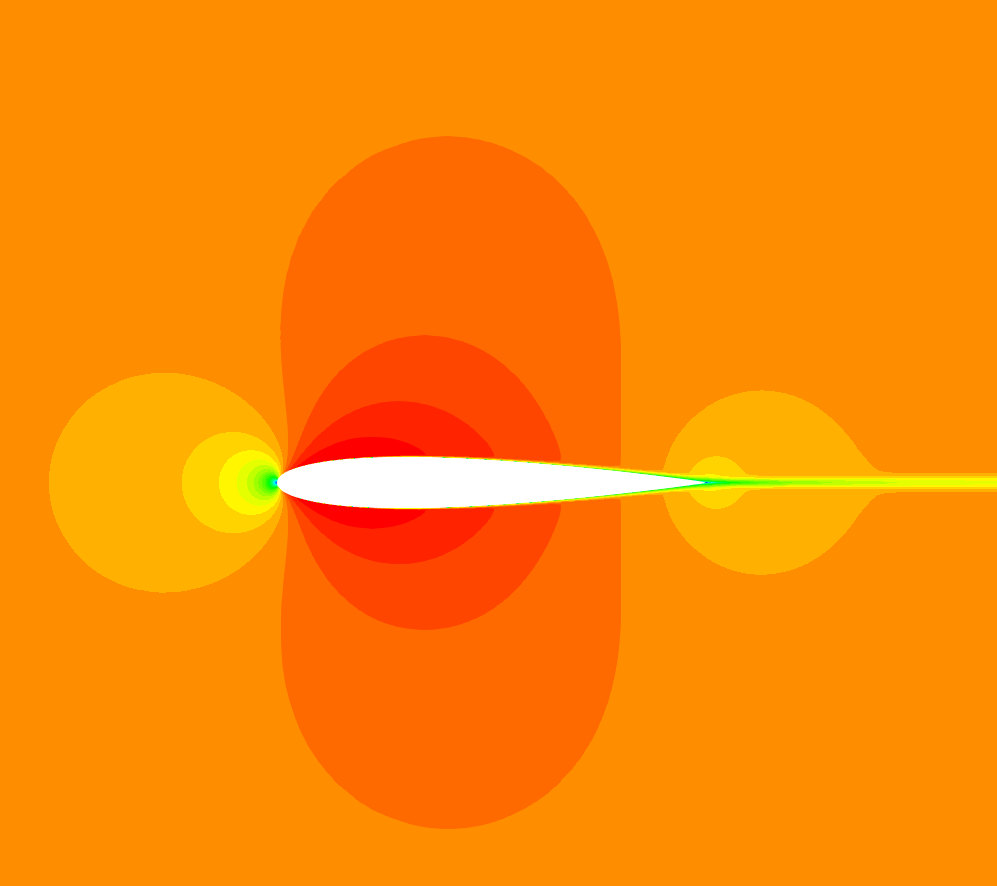

Figure 1.速度云图，从左到右依次为0°，10°，15°。

Figure 2. 壁面压力系数对比

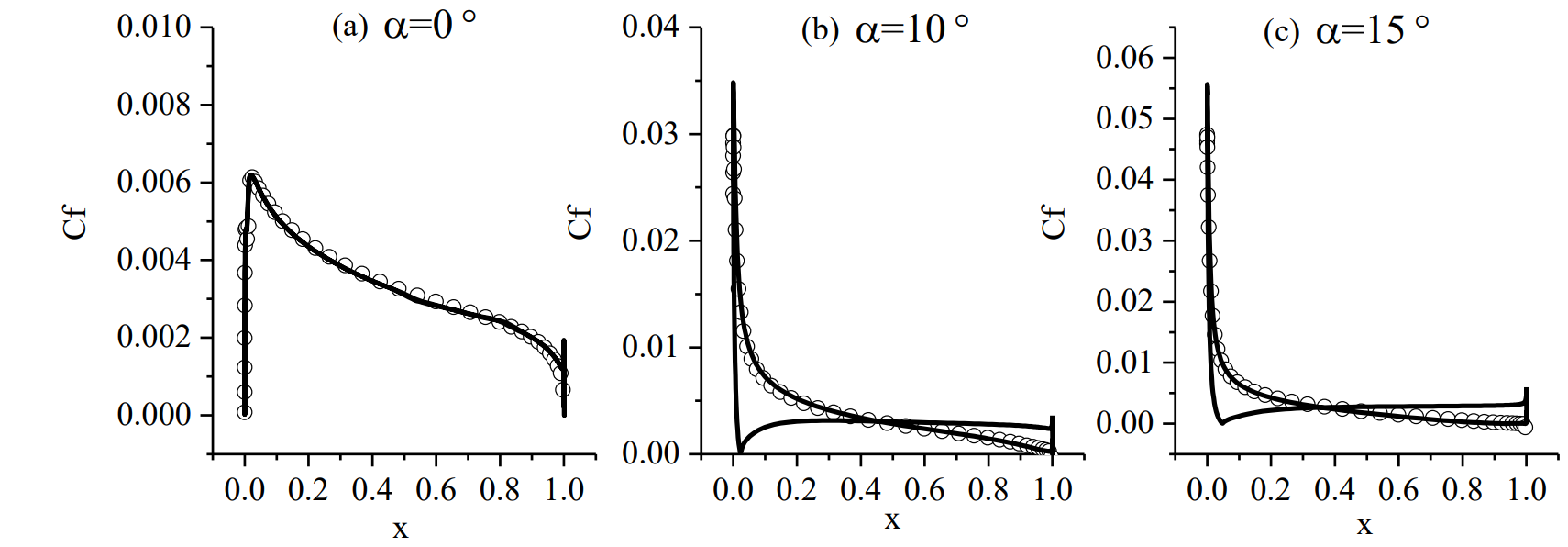

Figure 3. 壁面摩擦系数对比
